復旦教授教你如何設計一份優秀的電氣圖紙

如何設計一份優秀的電氣圖紙？

　　作為一名電氣設計師，我們都希望自己能夠繪制出優秀的電氣設計圖紙。但是現實總是“啪啪”打臉，也許是你的方法和技巧不對。

　　今天給大家講解一下繪制一張電氣設計圖紙需要注意的事項和技巧，希望對大家有所幫助：

　　01

　　繪制前了解整個操作工藝及規劃系統的重要元件。比如伺服驅動器、電機、變頻器、plc、觸摸屏等等。特別是整體控制思路、元件的通訊接口、選型(比如電機功率、轉速、PLC的輸入輸出點數，繼電器輸出還是晶體管輸出)。

　　02

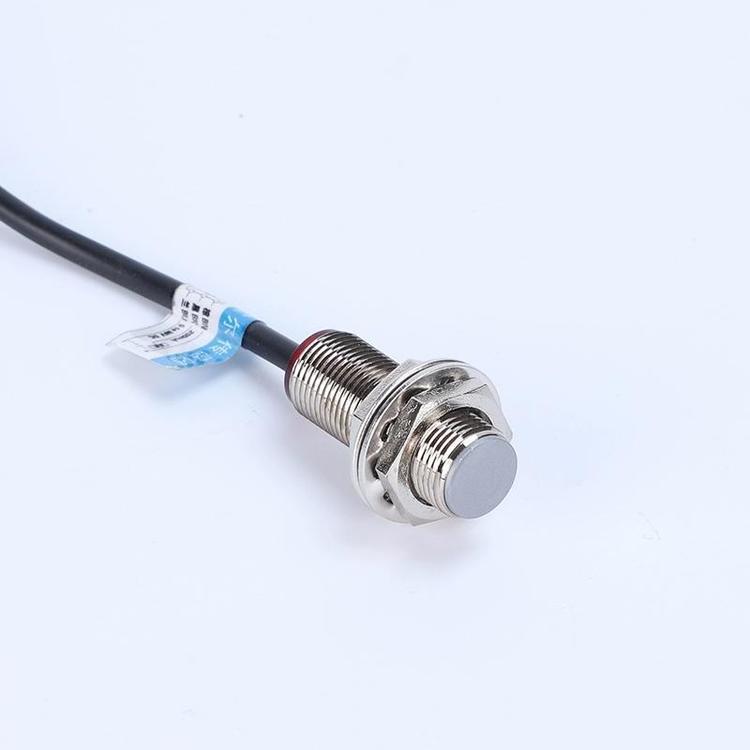

　　熟悉各種低壓元器件的功能，比如接觸器、熔斷器、空氣開關、繼電器、接近開關等等。比如接觸器用于開關強電電路，熔斷器和空氣開關用于元器件保護，繼電器多采用交流繼電器和直流繼電器等。接近開關是常開型還是常閉型，是PNP輸出還是NPN輸出。

　　03

　　熟悉重要元器件的常用接線方法和控制方法。注意PLC的輸入、輸出有PNP、NPN兩種。伺服驅動器供電電壓是200V還是400V?如果是200V還需要采用變壓器。分清楚高電平有效和低電平有效的區別。

　　04

　　電網接線時盡量注意三相平衡，單相負載接在相線和零線上。

　　05

　　各類負載如有PE則均需要接地。

　　06

　　每段線兩頭均需要有標號。對于強電可以采用xx(10到99)的標記，對于弱電可以采用xxx(100到999)的標記，以便于區分。

　　07

　　線的粗細也要標明，可以根據1mm2對應6A做估算，信號線用0.5mm2。具體粗細還需根據相應元器件手冊查詢。

　　08

　　解釋各點的含義，各點的對應連接線在其他圖紙上的應該有相應的標記說明。

　　09

　　對整個系統進行規劃，分配輸入輸出點，規劃控制邏輯。

　　電氣設計看似平平無奇，實則博大精深，

　　非常值得我們懷著一顆敬畏之心去細細探究其中的精髓。
