編者按：2017年9月14日晚，“天然氣行業微信群”和重慶市石油與天然氣學會共同開展第69期“天然氣之夜”空中論壇。主題是：LNG 低溫絕熱技術以及真空的應用，本次邀請行業嘉賓劉柏均做專題分享，并與群友進行了互動，，本期論壇主持人：李慎玉，記錄整理：吳秦。（群友討論看法，不代表本公號觀點）

　　【嘉賓介紹】

　　劉柏均，男，山東臨沂人，北京和華騰真空泵壓縮機有限公司創始人，先后為各大低溫裝備生產廠家提供真空系統設備以及抽真空工藝，擁有六項核心專利技術。2016年投資成立了中能慧達（北京）新能源有限責任公司，重點發展低溫裝備貿易以及物聯網技術。

　　【嘉賓分享】

　　前言：感謝人類的偉大智慧，他實現了天然氣600 多倍的氣液相體積比，創造了零下162℃，創造出了Liquefied NaturalGas（液化天然氣）。讓天然氣的應用更有商業價值。

　　LNG的應用也改變了這個世界，它帶來了溫暖的嚴冬，靜謐的爐火和愜意的熱水。

　　LNG的應用讓天空更藍，天然氣是唯一清潔的基礎能源，經過凈化的LNG 則更是環保之星。

　　LNG的是人類歷史上最安全的能源，在人類能源應用的歷史上，LNG 的事故率“比它的溫度還要低”。

　　LNG的應用對中國有特殊的意義。LNG 的低價、清潔、靈活性以及諸多優越性是中國經濟發展所需要的，LNG 的國際化是中國能源戰略安全所需要的，而LNG本身，正在為中國能源結構優化、合理新布局發揮著巨大的作用。

　　一、 絕熱的目的和方法

　　低溫絕熱的目的主要是為了減少由環境與LNG的熱傳導，即減少冷損。對于低溫液體儲運設備來說，可以減小氣化損失，或?yàn)殚L時間儲存及遠距離運送創造條件。特別是對于LNG液化裝置及LNG儲存容器，如果沒有良好的絕熱，液化和儲存都難以實現。因此，低溫絕熱不僅具有經濟意義，而且具有技術意義。除此之外，對設備、管道進行絕熱還可以避免在外表面上結露、結霜，也可以避免人的皮膚與之接觸時有冷的感覺甚至凍傷。這對改善工作條件及防止意外事故的發生都是有必要的。

　　零下162攝氏度的液體如何保存？――LNG低溫絕熱技術

　　一、 絕熱方法的分類

　　低溫絕熱分為普通絕熱和真空絕熱。

　　1、 普通（堆積）絕熱

　　普通絕熱是一種使用較早的傳統的絕熱方法，它是在設備、容器，管道的外側敷設固體的多孔性絕熱材料，而在絕熱材料的空隙中充滿著大氣壓力下的空氣（或其它氣體）。這種絕熱方法的絕熱性能較差，但其結構簡單、造價低廉，故在絕熱要求不高的情況下普遍使用。現在LNG加液站的管道多采用這種絕熱方法。

（大型接收站低溫輸送管）

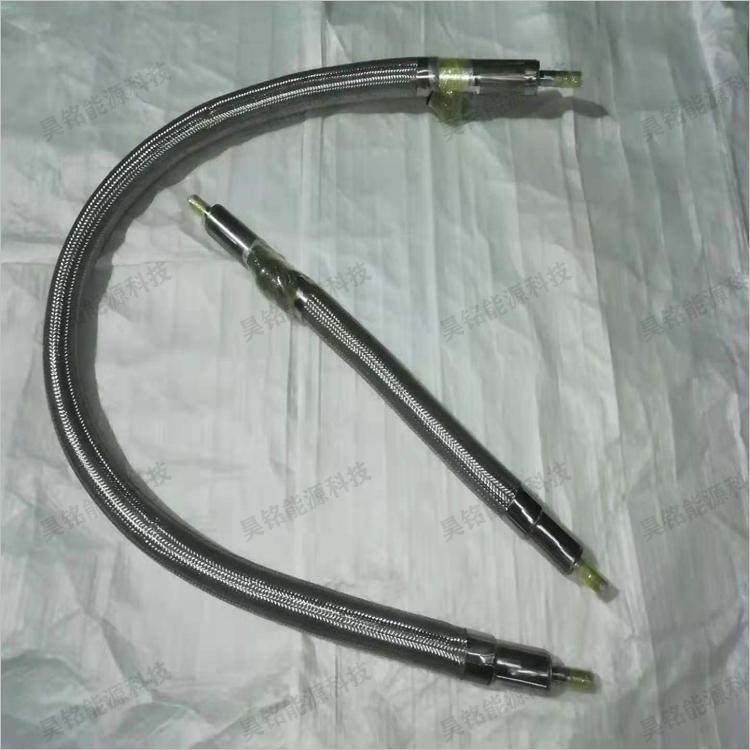

　　1、 真空絕熱

　　真空絕熱是將絕熱結構做成密閉的夾層，內部空間抽至一定的真空度，以減少熱量的傳入。真空絕熱有三種基本類型：高真空絕熱、真空多孔絕熱及真空多層絕熱。

　　2.1、高真空絕熱

　　亦稱單純真空絕熱，它只是單純地將夾層空間抽至1.38*10-3Pa(1.0*10-5mmHg)1的真空。常見的真空保溫杯即采用這種絕熱方式。在真空夾層中，只有兩個壁面之間的輻射傳熱及夾層內殘余氣體的導熱。如果將夾層內表面拋光，或者涂上一層反射性物質，就形成反射性能良好的真空夾層，輻射傳熱量即可減小。這種絕熱結構因有輻射熱交換，故絕熱性能不是很好；但它的結構最簡單，重量輕，熱容量小，故自上世紀初以來它一直應用很普遍。

　　2.2、真空多孔絕熱

　　它是在夾層中充填多孔性絕熱材料，然后再抽至一定的真空。從工藝的方便性考慮，一般都是充填粉末材料或纖維材料，故這種絕熱方式也稱為真空粉末絕熱或真空纖維絕熱。真空夾層中的絕熱材料削弱了壁面之間的輻射換熱，所以它的絕熱性能比高真空絕熱要好，對真空的要求可以降低，一般達1.33Pa（10-2mmHg）左右即可。如果向粉末或纖維材料中加入一定比例的反射性強的金屬粉末，例如鋁粉或銅粉，以減小材料內粉粒或纖維之間的輻射換熱稱為阻光作用，則可使絕熱性能大為提高。真空粉末及真空纖維絕熱現在廣泛用于LNG液體的貯存及運輸設備。

　　2.3、真空多層絕熱

　　它是在真空夾層中裝入許多輻射屏，用來減少壁面之間的輻射換熱。多層絕熱有兩種基本型式，一種是用金屬箔作輻射屏，屏間填入導熱性能低的間隔材料；一種是用單面噴鋁的滌綸薄膜作輻射屏，且壓制成波紋形成凹凸形，以減少屏間的接觸傳熱。真空多層絕熱要求真空達1.3*10-2Pa左右（10－4mmHg）左右即可。真空多層絕熱是當前絕熱性能最好的絕熱方式之一，常稱為“超級絕熱”，多用于LNG/液氫及液氦儲運容器，現也用于小型液氧、液氮容器。真空多層絕熱的缺點是施工比較麻煩，造價比較高，且絕熱性能隨施工質量而變。

　　2.3、真空多層絕熱

　　它是在真空夾層中裝入許多輻射屏，用來減少壁面之間的輻射換熱。多層絕熱有兩種基本型式，一種是用金屬箔作輻射屏，屏間填入導熱性能低的間隔材料；一種是用單面噴鋁的滌綸薄膜作輻射屏，且壓制成波紋形成凹凸形，以減少屏間的接觸傳熱。真空多層絕熱要求真空達1.3*10-2Pa左右（10－4mmHg）左右即可。真空多層絕熱是當前絕熱性能最好的絕熱方式之一，常稱為“超級絕熱”，多用于LNG/液氫及液氦儲運容器，現也用于小型液氧、液氮容器。真空多層絕熱的缺點是施工比較麻煩，造價比較高，且絕熱性能隨施工質量而變。

　　美國蓋茨基金支持的生命之桶也是這種絕熱方式，只是真空度更高、隔斷輻射效果更好，成品為綠色桶，可以在酷熱的沙漠中以干冰保持0℃一個月之久！

　　一、 絕熱性能的評定分級

　　絕熱結構的絕熱性能可用其有效導熱系數（或稱表觀導熱系數，包括對流及輻射換熱在內）來評定，它的數值越小，則絕熱性能越好。在圖4-2中示出各種絕熱方式有效導熱系數的變化范圍。由圖可以看出，多層絕熱比其它絕熱方式具有高得多的絕熱性能，而非真空絕熱方式的絕熱性能最差。

　　一、 絕熱材料及LNG常用的低溫絕熱技術

　　在各種絕熱方式中，除高真空絕熱外都要應用絕熱材料。絕熱材料是用來增強絕熱結構的絕熱性能，以減小通過絕熱結構的傳熱量。對絕熱材料性質的了解是設計絕熱結構的基礎。

　　1、 絕熱材料的種類及一般特性

　　絕熱材料的品種較多，它們的性質相互差別也較大。絕熱材料按材質可分為礦物質材料及有機質材料兩類。在低溫裝置中多應用礦物質材料。絕熱材料按其組織結構可分為泡沫狀材料、粉末狀材料及纖維狀材料三類，它們的組織結構不同，在其中所進行的傳熱過程的機理不同，用它們構成的絕熱結構的型式也不完全一樣。

　　1.1、 泡沫塑料

　　以聚合物或合成樹脂為原料，加發泡劑和穩定劑經加
