中國用了二十年時間完成了動力型空壓機從活塞式向螺桿式的過渡，但本次轉型與節能無關，主要驅動力來自可靠度和自動化水平提高。近十年由于離心機取得了諸多技術進步且價格大幅度下降，在大型空壓機站，離心機正在逐步取代螺桿機。

　　空壓站機型選擇和高低壓分流

　　中國用了二十年時間完成了動力型空壓機從活塞式向螺桿式的過渡，但本次轉型與節能無關，主要驅動力來自可靠度和自動化水平提高。近十年由于離心機取得了諸多技術進步且價格大幅度下降，在大型空壓機站，離心機正在逐步取代螺桿機。三級壓縮的離心機比單級壓縮的噴油螺桿"除油過濾器節能10%左右。以1000m3/min電廠空壓站為例，空壓機總輸入功率約為6000kW，一年運行時間按8000h,電費按0.33元/kW.h，節能按10%計，則一年離心機比螺桿機節約電費：0.33元X6000kWX10%X8000h=158.4萬元，十年可節省電費1600萬元。

　　現代大型工廠壓縮空氣消耗量巨大，其應用除以氣體質量區分外，還涉及不同供氣壓力：如鋼廠分為7bar和4.5bar，電廠亦有7bar級的儀表、控制用氣和5bar以下的除灰、吹掃用氣。實行高低壓分流從設備硬件上考慮已無障礙。低壓螺桿、2級壓縮的離心機等都能實現較低工作壓力的需求，如選用離心機，特別是2級壓縮的低壓機，節能效益十分顯著。

　　采用這種高低壓分流方案，按能耗與壓縮比成正比估算，鋼廠可節能(8-5.5)/8=31%，電廠可節能（8-6)/8=25%

　　折舊換新，淘汰高能耗的第一代吸附式干燥器

　　（無熱/微熱以及與冷干串聯的組合式）：

　　2014版《壓縮空氣站設計規范》編制說明對第3.0.11文解釋為：

　　目前常見的壓縮空氣干燥裝置中，干燥裝置相當于壓縮機耗能的比例，冷凍式約為3%~5%，加熱再生吸附式約為8%~10%，無熱再生吸附式、微熱再生吸附式約為18%，壓縮熱再生吸附式為1%~2%。以上條文解釋未將壓縮機耗能按品質區分，實際上同等比例的電、氣耗價值差別很大。一般電價僅占無油干燥壓縮空氣價值的40%左右，其它為固定資產折舊，油、水、汽，易損易耗件，財務、管理費用等。

　　另?yè)?jù)現場實測， 無熱再生平均耗氣量18%，微熱再生為15%，冷干+微熱為8.5%，以帶自備電廠的鋼鐵廠為例，其中電費：0.5元/kW.h,無油干燥氣費0.12元/m3。

　　鑒于一代機均是三十年前的技術，經十年左右使用即可基本完成折舊。設備本身如冷干機兩年后故障頻繁，五年后大部分停運，吸干機則大部分性能下降，再生氣量驚人。在合同能源管理、節能技改等優惠政策導引下，拆舊換新淘汰高能耗產品已成大勢。吸附式干燥器每十年一代，至今已進入第四代（見表一，其升級換代的核心技術是圍繞著盡可能少用氣、甚至不消耗再生氣，其驅動力正是氣/電不等價原則。

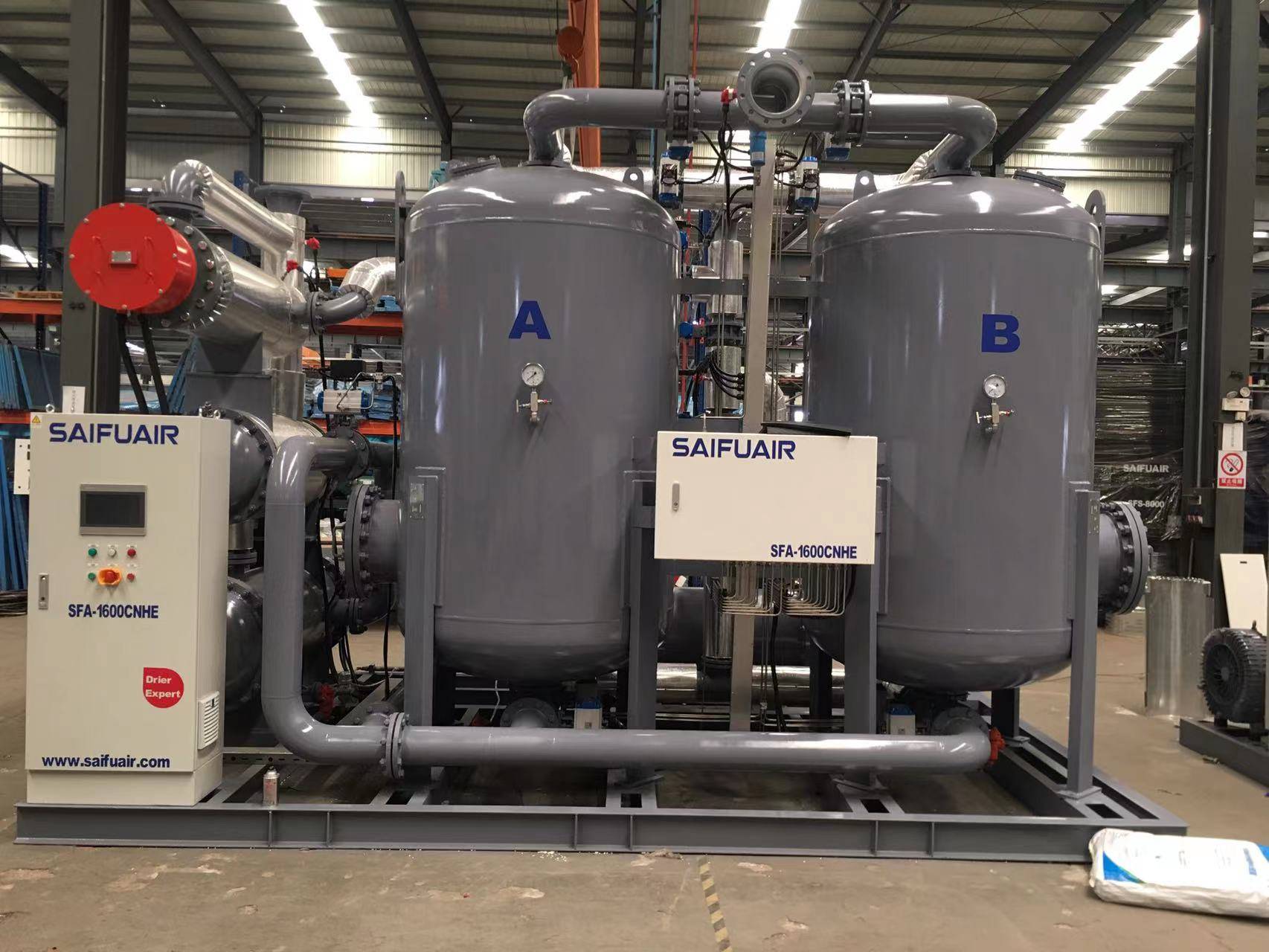

　　當空壓站采用離心機或無油螺桿時，其系統中的壓縮熱應該被利用。壓縮熱零氣耗型則成為首選干燥脫水設備：

　　壓縮熱零氣耗運行費用： （輔助電加熱工作0.5h，循環風機工作2.5h，工作周期：吸附/再生+吹冷=4/2+2，每天切換6次，一年按333天計）

　　適應較低排氣溫度的壓縮熱再生干燥器

　　離心機和無油螺桿機后可配置壓縮熱干燥器，但在兩種工況下壓縮機的余熱難以適用：一是排氣溫度本身為80℃左右；二是離心機主供，螺桿機調峰且共用母管：

　　采用零氣耗干燥器可實現“零成本”采購

　　以魏橋鋁電新建項目為例：該電廠設計采用了22臺60m3螺桿機，若采用鼓風外加熱零氣耗吸干機可避免消耗15%-20%的再生用氣，即原5臺壓縮機中有1臺是專供干燥器再生氣消耗所用。采用零氣耗干燥器后，原22臺壓縮機至少可減少4臺，并相應減少與之配套的過濾器、干燥器、緩沖罐、配管、廠房建筑面積及運行消耗品（油、水、蒸汽、易損易耗件等） 和相應的管理費用。經測算，以上減少費用與采購18臺干燥過濾裝置成本基本相當，這對于EPC項目無疑一箭雙雕，既配置了節能減排的高端產品，又降低了工程采購費用。

　　結論

　　高效、節能、減排、降霾是中國持續發展的大趨勢，借鑒當前空壓站節能技改的思路、方案和節能成果，逆向思維促使新建項目提速節能減排舉措，將產業升級、產品換代落實在設計、采購源頭。
